特許出願中廃土選別処理装置

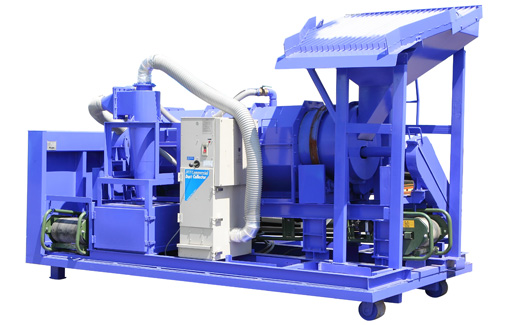

廃土選別処理装置

現場ごとで粉砕と選別！４ｔ脱着式の選別機登場！

４ｔ脱着式のため、規模の小さな現場での処理作業に最適。

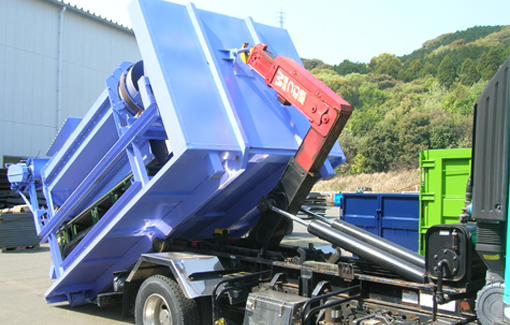

固定式と異なり、脱着車での搬送による現場ごとの移動が可能。

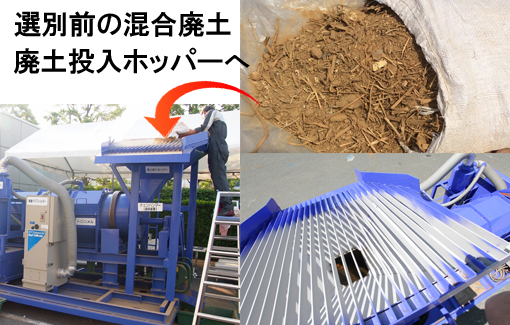

選別したい土を廃土投入ホッパーへ。
小型の重機でも投入できる高さ2.5ｍ

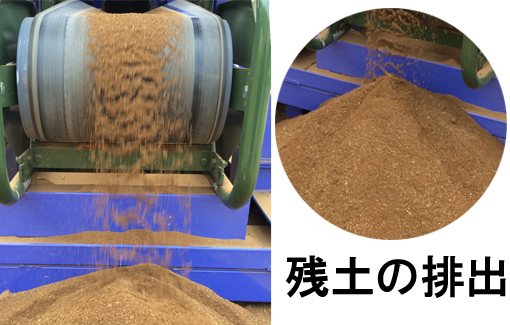

細かく選別された再利用土の排出

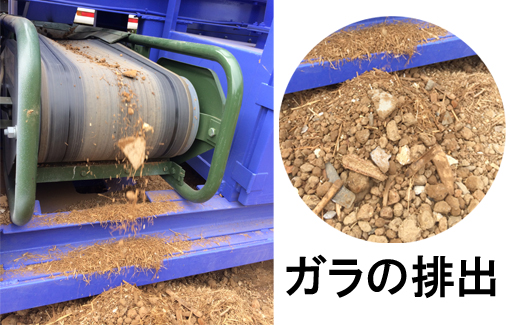

コンクリートやガラの排出

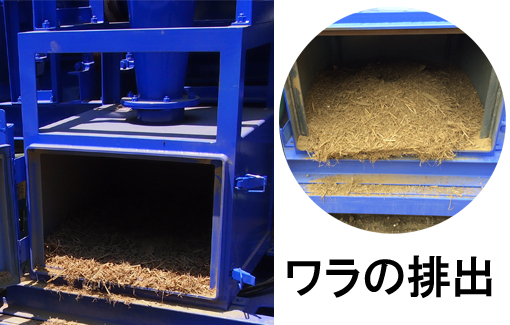

細かいワラ屑等の排出

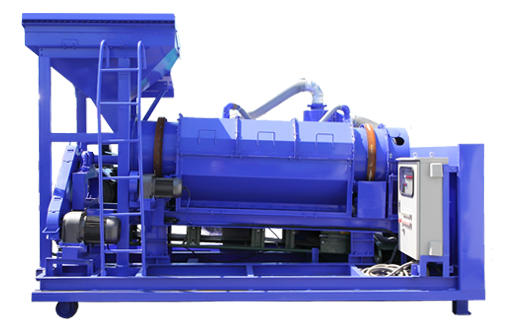

背面
装置全体がカバーリングされており、トロンメル破砕装置からの騒音を軽減。

この装置は、木造の個人住宅の土壁家屋を解体した後、発生した残土類を現場から持ち出すことなく、その場で粉砕と同時に分別を行い、処理土は現場へ再利用し、ガラ・藁屑等のゴミのみを産廃として処分することが出来ます。

●廃土選別だけでなく、用途は多種多様！
●農場温室栽培、及び造園業での土質改良
●肥料製造工程への同装置の組み込み
●家庭菜園向け培養土の製造　

解体現場でのコスト削減、処理費用削減の決め手に！

PDFダウンロードよりカタログをご覧いただけます。

PDFダウンロード

装置使用条件

(1)4t車搭載をベースとしている為、搬入路が確保できること
(2)構成上、投入ホッパーが高い位置にある為、小型のバックホーが必要
(3)含水率が高い土は、目詰まりを起こしやすい（含水率10％以下）
(4)投入前に鉄屑・石膏ボード・コンクリートガラ・石等の手選別が必要　
※コンクリートガラ・石等の投入はφ60以下にする

※発電機は含まれません

デモンストレーションにお伺いします！

土の状態などによってどのように選別されるかを実際にご確認頂けるよう、デモンストレーションにお伺いします。
ご希望のお客様は、最寄りの営業所までご連絡下さい。
実際の稼働をご確認頂けます。

Φ３　壁土・混合土
処理能力：1.0～1.2㎥/ｈ
Φ４　壁土・混合土
処理能力：1.2～1.8㎥/ｈ
Φ５　壁土・混合土
処理能力：1.5～2.5㎥/ｈ

諸元表

	廃土選別処理装置
受け入れホッパー	内容積　　　　　０．１５㎥
	受け入れ高さ　２．５ｍ
選別トロンメル（インバーター回転制御）	ドラム全長　　　２．４３ｍ
	ドラム外径　　　０．６０９６ｍ
	モーター　　　　１．５ｋｗ
	ドラム回転数　２０．５３５ｒｐｍ／ｍｉｎ
パンチング板　＊標準仕様はΦ３	Φ３×Ｐ５×ｔ３．２（開口率　３２．４％）
	Φ４×Ｐ７×ｔ３．２（開口率　４０．３％）
	Φ５×Ｐ８×ｔ３．２（開口率　３５．４％）
破砕チェーンハンマー（インバーター回転制御）	軸全長　　　　３３３１．５ｍ
	粉砕有効区間　１，３８０ｍ
	モーター　　　３．７ｋｗ（最高値）
製品搬送ベルトコンベアー	フレーム全長　　３ｍ
	ベルト幅　　　　０．３５ｍ
	モーター　　　　１．０ｋｗ
塊類搬送ベルトコンベアー	フレーム全長　　１．５ｍ
	ベルト幅　　　　０．３５ｍ
	モーター　　　　１．０ｋｗ
土壁混入ワラ類回収・分吸サイクロン	サイクロン高さ　１．０４ｍ
	円筒部径　　　０．３ｍ
	コーン部（下）径　０．１３ｍ
貯留ＢＯＸ　寸法	幅0.588ｍ×奥行き0.588ｍ×高さ0.359ｍ
貯留ＢＯＸ　容量	０．１２４１㎥
集塵用バグフィルター	最大風量　１５㎥/ｍｉｎ
	モーター　　０．７５ｋｗ
	フィルター面積　５．８㎡
	騒音　　　６６ｄＢ
ダストＢＯＸ容量	１４Ｌ
制御盤　枠体寸法	幅0.6ｍ×奥行0.35ｍ×高さ0.8ｍ
制御電圧	200Ｖ / 220Ｖ（200Ｈｚ / 220Ｈｚ）
